DGX H100 / H200 User Guide 정리

사전체크(H100/H200 시스템에 대해서)

전면

▪︎ 기본 구성

• GPU : H200 × 8
• CPU : Intel Xeon × 2
• Memory : 2TB
• OS Disk : M.2 NVMe (RAID1)
• Data Disk : U.2 NVMe × 8 (RAID0)
• Network
  • OSFP (InfiniBand / Cluster)
  • Ethernet (Storage / Mgmt)
  • BMC (RJ45)

▪︎ 물리 정보

• 8U 장비
• 무게 약 130kg

→ 혼자 작업 불가
→ 레일 설치 필수

▪︎ 전원

• PSU 6개 (4+2 redundancy)
• 최소 3개 있어야 부팅 가능
• A/B 전원 분리 연결

▪︎ 공기 흐름

• Front → Back (기본 구조)
• Cold aisle → Hot aisle 맞춰 설치

→ 방향 틀리면 냉각 안됨

▪︎ 전면 확인

• Power LED
  • 1Hz 깜빡임 → standby
  • 4Hz 깜빡임 → POST
  • 고정 → 정상
• Fault LED (amber)
  → 장애 상태

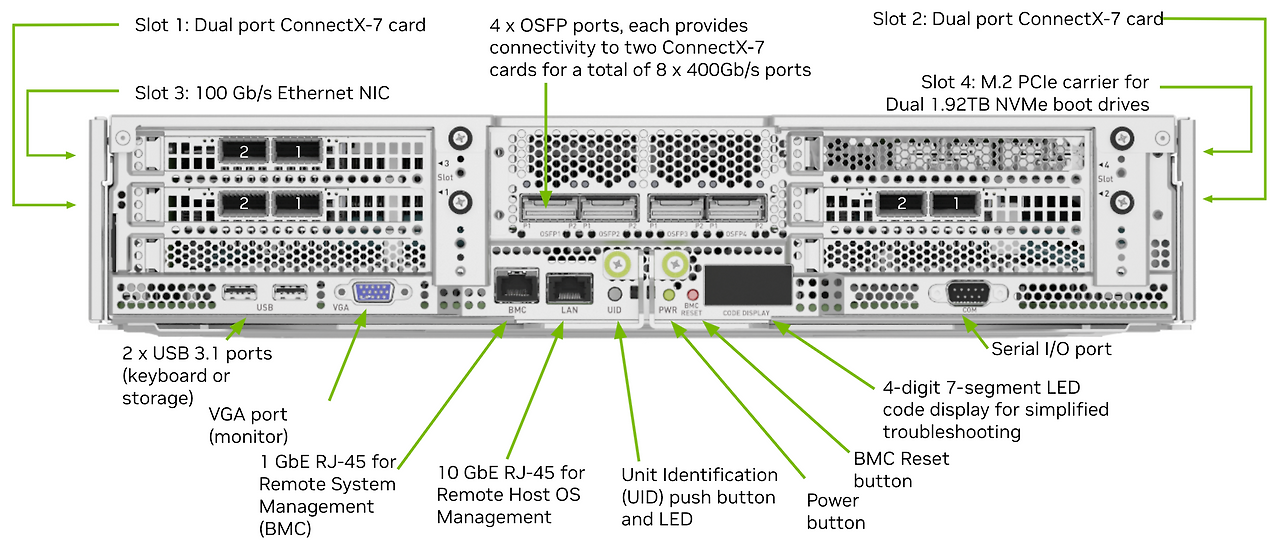

후면

▪︎ 후면 확인

• PSU 위치
• 네트워크 포트 (OSFP / Ethernet)
• BMC 포트
• BMC Reset 버튼

▪︎ 네트워크 포설 전 핵심

• OSFP 포트 = 클러스터용
• Ethernet = 관리/스토리지용

→ 혼동 금지

▪︎ 포트 매핑 (핵심만)

• OSFP ↔ OS 인터페이스 매칭됨
  • ibXXX
  • enpXXX
  • mlx5_X

→ 나중에 OS에서 확인할 때 필요

▪︎ 작업 전에 머리에 넣을 것

• 무거움 → 레일 먼저
• 전원 → A/B 분리
• airflow → 방향 맞추기
• 포트 → 역할 구분
• 네트워크 → OS 이름까지 연결해서 생각

---

DGX H100 / H200 설치 이후 단계 정리

1. First Boot (최초 부팅)

▪︎ 확인

• 전원 정상 인가
• POST 진행 여부 (LED 확인)
• 모니터 / 콘솔 접근 가능 여부

▪︎ 기본 작업

• BMC 접속 (IP 확인)
  • 사용자 이름: <관리자 사용자 이름>
  • 비밀번호: <bmc-password>
• KVM 접속 확인
• 시스템 상태 확인

▪︎ 포인트

• 전원 들어온다고 정상 아님
• POST → OS 순서 확인

---

2. BIOS (SBIOS) 설정

▪︎ 기본 설정

• Boot Mode : UEFI
• Power Mode : Performance
• CPU 설정 : Enable
• Hyper-Threading : Enable

▪︎ GPU / PCIe

• PCIe Gen 설정 확인
• GPU 인식 여부 확인

▪︎ NUMA

• NUMA Enable
  → GPU/CPU 성능 영향 있음

▪︎ 포인트

• 기본값 그대로 쓰는 경우 많지만
  → GPU 서버는 성능 설정 중요
• 시스템 BIOS를 사용하여 BMC 고정 IP 주소 구성하기

---

3. OS 기본 세팅

▪︎ 확인

• OS 정상 부팅
• SSH 접속 가능

▪︎ 커널 고정 (중요)

apt-mark hold linux-image-generic linux-headers-genericnvidia-smi

▪︎ 기본 패키지 설치

apt install gcc ssh net-tools make nvme-cli ipmitool

→ 최소 필수



---

4.GRUB 설정 (중요)

▪︎ 설정

intel_iommu=on iommu=pt



또는

amd_iommu=on iommu=pt



• GPU / RDMA 성능 최적화
• DMA 성능 개선



---

5.Nouveau 제거

▪︎ 설정

blacklist nouveau



• NVIDIA 드라이버 충돌 방지

---

6. CLI 모드 전환

systemctl set-default multi-user.target

→ GUI 제거

---

NIC 드라이버

▪︎ 확인

ethtool -i <interface>

필요 시 드라이버 업데이트

H200에서는
→ 대부분 Mellanox (mlx5) 사용
→ Intel NIC는 관리용

---

8. MLNX_OFED 설치 (핵심)

▪︎ 설치

./mlnxofedinstall

▪︎ 확인

mst start
mlxfwmanager

---

9. CUDA + Driver

▪︎ 설치

apt install cuda

▪︎ 확인

nvcc -V
nvidia-smi

Driver + CUDA 버전 맞춰야 함



---

10. Fabric Manager (H100/H200 핵심)

▪︎ 설치

apt install nvidia-fabricmanager



▪︎ 확인

nvidia-smi topo -m



▪︎ 의미

NVLink / NVSwitch 활성화

→ 안 하면 GPU 간 연결 안됨

---

11. DCGM (옵션)

▪︎ 역할

• GPU 모니터링

▪︎ 확인

dcgmi discovery -l



---

12. Docker / NVIDIA Container

▪︎ 설치

• docker
• nvidia-container-toolkit

▪︎ 테스트

docker run --gpus all ubuntu nvidia-smi



---

13. PyTorch (옵션)

▪︎ 설치

conda install pytorch

▪︎ 확인

torch.cuda.is_available()
